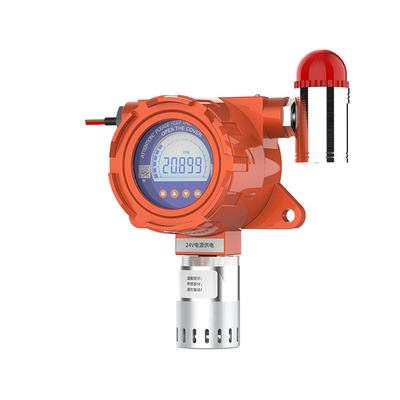

ESPECIFICAÇÃO DO DETECTOR DE GÁS FIXO
Características funcionais
Desempenho
Gás de detecção: gás combustível, gás tóxico, VOC
Princípio de detecção: tipo de combustão catalítica, tipo eletroquímico, tipo de íon leve, tipo de condutividade térmica, tipo NDIR infravermelho
Precisão: ±3% FS
Reduplicação: ±2%
Tempo de resposta: T90 < 30S (gás combustível)
Características elétricas
Fonte de alimentação: 24VDC (faixa de tensão normal de trabalho: 10 ~ 30VDC)
Consumo de energia: < 1,5 W (gás tóxico); < 2,5 W (gás combustível)
Sinal de saída: três fios 4 ~ 20mA ou quatro fios RS485 ou ambos ao mesmo tempo; Dois relés passivos (24VDC 2A)
Características estruturais
Material principal: liga de alumínio
Peso: cerca de 1,6 kg
Tamanho: 185*137,2*90,7 mm (L*L*A)
Instalação: montado na parede, tubo horizontal, tubo vertical
Ambiente de serviço elétrico
Classe de proteção: IP66
Faixa de temperatura: -20℃ ~ 50℃ (gás tóxico)
-40℃ ~ 70℃ (gás combustível)
Faixa de umidade: 10 ~ 95% RH (sem condensação)
Faixa de pressão: 86 ~ 106kPa
Certificação
Padrão de execução:GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010,GB12358-2006
Tamanho do produto
Mostrar
Desenho do suporte de montagem
Diagrama padrão de instalação
Gráfico
Tabela de comissionamento e calibração
Diagrama de fiação interna
Diagrama de conexão elétrica
A área da seção transversal do cabo selecionado e a distância de transmissão da fonte de alimentação de 24 V são mostradas na tabela abaixo
|
Área da seção transversal do núcleo do cabo (mm2) |
1,00 |
1,50 |
2,50 |
|
Resistência (ohms/km fio de cobre) |
18.1 |
12.1 |
7.4 |
|
Distância máxima do cabo (m) |
2000 |
3000 |
4000 |
|
1000 |
1500 |
2000 |
Acessórios padrão
|
Nome |
Observação |
|
Controle remoto |
Preto |
|
Cobertura contra poeira |
Com função de calibração difusa |
|
Suporte de montagem |
SGCC |
|
Aro |
Com o suporte de montagem |
Opções
|
Nome |
Observação |
|
capela de fluxo |
Tipo de circulação |
|
Tampa de solda de extensão de câmara de gás |
aço inoxidável 304 |
|
Alarme sonoro e luminoso |
Interface de rosca G1/2, G3/4 opcional |
Lista de gases combustíveis mensuráveis (para gás não marcado e faixa de teste, entre em contato com nosso pessoal de vendas)
|
NÃO. |
Nome |
Fórmula molecular |
Densidade relativa |
Limite de queima (V%) |
|
|
limite inferior |
limite superior |
||||
|
1 |
metano |
CH4 |
0,55 |
5 |
15 |
|
2 |
tolueno |
C6H5CH3 |
3.2 |
1.2 |
7.1 |
|
3 |
metanol |
CH3OH |
1.11 |
6.7 |
36 |
|
4 |
formato de metila |
HCOOCH3 |
2.07 |
5 |
23 |
|
5 |
formato de etila |
HCOOCH2CH3 |
2,65 |
2.8 |
16 |
|
6 |
éter metílico |
CH3OCH2CH3 |
2.1 |
2 |
10.1 |
|
7 |
etano |
CH3CH3 |
1.04 |
3 |
15,5 |
|
8 |
acetileno |
CH≡CH |
0,9 |
2.5 |
100 |
|
9 |
etanol |
CH3CH2OH |
1,59 |
3.3 |
19 |
|
10 |
etil benzeno |
CH3CH2C6H5 |
3,66 |
1 |
6.7 |
|
11 |
etileno |
CH2=CH2 |
0,97 |
2.7 |
36 |
|
12 |
acetato de metila |
CH3COOCH3 |
2.56 |
3.1 |
16 |
|
13 |
acetato de etila |
CH3COOCH2CH3 |
3.04 |
2.2 |
11 |
|
14 |
Acetato de N-butila |
CH3COOCH2(CH2)2CH3 |
4.01 |
1.7 |
7.3 |
|
15 |
propano |
CH3CH2CH3 |
1,56 |
2.1 |
9.5 |
|
16 |
álcool propílico |
CH3CH2CH2OH |
2.07 |
2.1 |
13.5 |
|
17 |
propileno |
CH2=CHCH3 |
1,5 |
2 |
11.1 |
|
18 |
acetona |
(CH3)2CO |
2 |
2.6 |
12.8 |
|
19 |
butano |
C4H10 |
2.05 |
1.9 |
8.5 |
|
20 |
pentano |
C5H12 |
2.48 |
1.4 |
7.8 |
|
21 |
hexano |
CH3(CH2)4CH3 |
2,97 |
1.1 |
7.5 |
|
22 |
heptano |
C7H16 |
3.46 |
1.1 |
6.7 |
|
23 |
octano |
CH3(CH2)3CH3 |
3,93 |
1 |
6.5 |
|
24 |
nonano |
CH3(CH2)7CH3 |
4.43 |
0,7 |
5.6 |
|
25 |
monóxido de carbono |
CO |
0,97 |
10.9 |
74 |
|
26 |
amônia |
NH3 |
0,59 |
15 |
33.6 |
|
27 |
hidrogênio |
H2 |
0,07 |
4 |
75 |
|
28 |
benzeno |
C6H6 |
2.7 |
1.3 |
7.1 |
|
29 |
isobutano |
(CH3)2CHCH3 |
2 |
1.8 |
8.4 |
|
30 |
Álcool isopropílico |
(CH3)2CHOH |
2.07 |
2 |
12 |
|
31 |
1-butanol |
CH3(CH2)2CH2OH |
2,55 |
1.4 |
11.2 |
|
32 |
ciclohexano |
CH2(CH2)4CH2 |
2.9 |
1.3 |
8 |
|
33 |
ciclopentano |
CH2(CH2)3CH2 |
2.4 |
1.4 |
- |
|
34 |
Epóxi propano |
CH3CHCH2O |
2 |
2.8 |
37 |
|
35 |
Epóxi etano |
CH2CH2O |
1.52 |
3.6 |
100 |
|
36 |
éter dietílico |
(CH3CH5)2O |
2,55 |
1.9 |
36 |
|
37 |
Éter dimetil |
(CH3)2O |
1,59 |
3.4 |
27 |
|
38 |
xileno |
C6H4(CH3)2 |
3,66 |
1 |
7 |
Lista de gases tóxicos detectáveis (para gás não marcado e faixa de teste, entre em contato com nosso pessoal de vendas)
|
NÃO. |
Nome |
Fórmula molecular |
Faixa |
Tempo de resposta T90(s) |
|
1 |
arseneto de hidrogênio |
ASH3 |
0-5 ppm |
<90 |
|
2 |
acetileno |
C2H2 |
0-10/100 ppm |
<90 |
|
3 |
etileno |
C2H4 |
0-10/100 ppm |
<80 |
|
4 |
formaldeído |
CH2O |
0-10/50 ppm |
<80 |
|
5 |
metanotiol |
CH3SH |
0-10 ppm |
<90 |
|
6 |
cloro |
CL2 |
0-10/50/200 ppm |
<90 |
|
7 |
dióxido de cloro |
CLO2 |
0-1/50 ppm |
<90 |
|
8 |
monóxido de carbono |
CO |
0-100/500/1000 ppm |
<30 |
|
9 |
epóxi etano |
ETO |
0-10/100/500ppm |
<120 |
|
10 |
hidrogênio |
H2 |
0-1000/40000ppm |
<60 |
|
11 |
peróxido de hidrogênio |
H2O2 |
0-100/500ppm |
<60 |
|
12 |
sulfato de hidrogênio |
H2S |
0-100/1000 ppm |
<60 |
|
13 |
cloreto de hidrogênio |
HCL |
0-50/200 ppm |
<80 |
|
14 |
Cianeto de hidrogenio |
HCN |
0-50ppm |
<30 |
|
15 |
fluoreto de hidrogénio |
HF |
0-10/100 ppm |
<90 |
|
16 |
amônia |
NH3 |
0-20/100/1000 ppm |
<90 |
|
17 |
óxido nítrico |
NÃO |
0-250/2000 ppm |
<60 |
|
18 |
dióxido de nitrogênio |
NO2 |
0-20/2000 ppm |
<60 |
|
19 |
oxigênio |
O2 |
0-30%VOL/100%VOL |
<25 |
|
20 |
ozônio |
O3 |
0-1/10/100 ppm |
<90 |
|
21 |
fosfina |
PH3 |
0-20/1000ppm |
<30 |
|
22 |
silano |
SIH4 |
0-50/200 ppm |
<60 |
|
23 |
dióxido de enxofre |
SO2 |
0-20/2000 ppm |
<40 |
|
24 |
tetrahidrotiofeno |
THT |
0-50mg/m3 |
<60 |
|
25 |
hélio |
Ele |
0-2000ppm/0-100%VOL |
<25 |
|
26 |
dióxido de carbono |
CO2 |
5000ppm/0-20%VOL |
<40 |
|
27 |
hexafluoreto de enxofre |
SF6 |
0-1000ppm/0-100%VOL |
<50 |
Lista de gases VOC que podem ser medidos (para gás não marcado e faixa de teste, entre em contato com nosso pessoal de vendas)
|
NÃO. |
Nome |
Fórmula molecular |
Faixa(ppm) |
Tempo de resposta T90(s) |
|
1 |
benzeno |
C6H6 |
0-20/50/100 |
<20 |
|
2 |
tolueno |
C7H8 |
0-20/50/100 |
<20 |
|
3 |
etil benzeno |
C8H10 |
0-50/100 |
<20 |
|
4 |
ciclohexanona |
C6H10 |
0-100/200 |
<20 |
|
5 |
metilamina |
CH5N |
0-100/200/400 |
<20 |
|
6 |
anilina |
C6H7 |
0-50/100 |
<20 |
|
7 |
xileno |
C8H10 |
0-20/50/100 |
<20 |
|
8 |
acetato de etila |
C4H8O2 |
0-500/1000 |
<20 |
|
9 |
metanotiol |
CH4S |
0-200 |
<20 |
|
10 |
fenol |
C6H6O |
0-200/500 |
<20 |
